Industriegehäuse und elektromagnetische Abschirmung: Was Händler wissen müssen

17

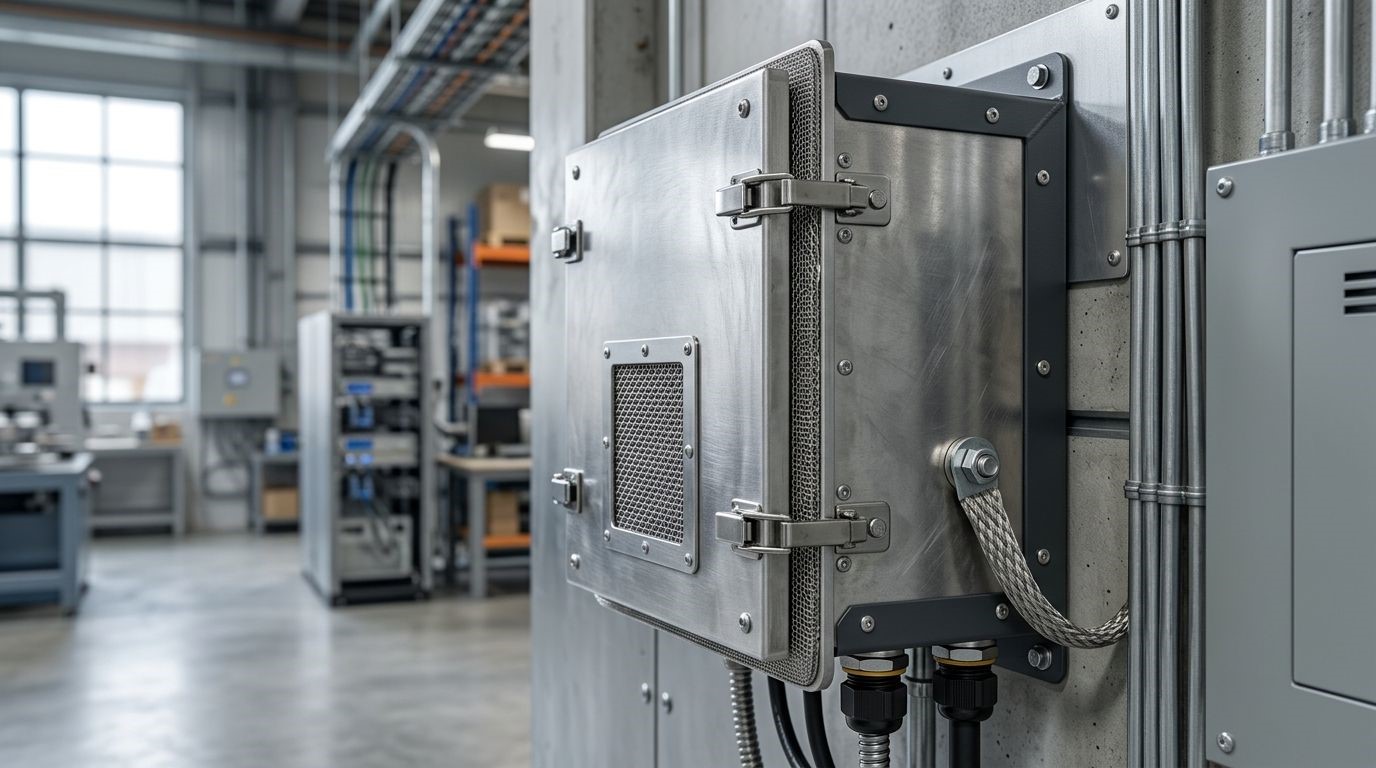

Elektronische Komponenten in industriellen Umgebungen sind einer Vielzahl von Störfeldern ausgesetzt. Frequenzumrichter, Schaltanlagen und Motorsteuerungen erzeugen elektromagnetische Emissionen, die benachbarte Geräte beeinflussen können. Wer als Händler Schutzgehäuse für solche Anwendungen anbietet, kommt an einem zentralen Thema nicht vorbei: der elektromagnetischen Abschirmung von Gehäusen.

Eine wirkungsvolle elektromagnetische Abschirmung im Gehäuse verhindert, dass leitungsgebundene oder abgestrahlte Störungen kritische Systemfunktionen beeinträchtigen. Gleichzeitig schützt sie empfindliche Elektronik davor, selbst als Störquelle zu wirken. Für Händler bedeutet das: Sie müssen nicht nur Gehäusematerialien und Schutzgrade kennen, sondern auch verstehen, wie Kabeldurchführungen, Dichtungen und mechanische Verbindungen die Schirmwirkung eines Gehäuses in der Praxis beeinflussen. Dieser Artikel liefert das nötige Fachwissen.

Grundlagen der elektromagnetischen Abschirmung im Gehäuse

Warum Abschirmung im Industrieumfeld unerlässlich ist

Industrieanlagen arbeiten mit hohen Schaltfrequenzen und steilen Spannungsflanken. Diese erzeugen hochfrequente elektromagnetische Felder, die sich sowohl über Leitungen als auch durch den Raum ausbreiten. Ohne geeignete Maßnahmen können solche Felder Messwerterfassungssysteme, Kommunikationsmodule oder sicherheitskritische Steuerungen in ihrer Funktion stören.

Ein Gehäuse aus leitfähigem Material wirkt dabei wie ein Faradayscher Käfig: Es reflektiert und absorbiert eintreffende elektromagnetische Wellen und verhindert gleichzeitig, dass intern erzeugte Emissionen nach außen dringen. Die Schirmwirkung wird in Dezibel (dB) angegeben und beschreibt das Verhältnis der Feldstärke außerhalb und innerhalb des Gehäuses.

Für Händler ist es wichtig zu verstehen, dass die Schirmwirkung eines Gehäuses nicht allein vom Material abhängt. Jede Öffnung, jede Fuge und jede Kabeldurchführung stellt eine potenzielle Schwachstelle dar, an der elektromagnetische Energie ein- oder austreten kann.

Materialien und ihre Schirmwirkung

Die Wahl des Gehäusematerials ist die erste Entscheidung mit direktem Einfluss auf die elektromagnetische Abschirmung:

• Stahlblech (verzinkt oder pulverbeschichtet): Bietet gute Schirmwirkung bei niedrigen und mittleren Frequenzen. Günstig und in der Industrie weit verbreitet. Wichtig ist, dass Lackierungen oder Pulverbeschichtungen an Kontaktflächen die elektrische Leitfähigkeit unterbrechen können.
• Edelstahl: Mechanisch robust und korrosionsbeständig. Die Schirmwirkung ist vergleichbar mit Stahl, die Bearbeitung jedoch aufwendiger und teurer.
• Aluminium: Hervorragend für hohe Frequenzen, da es elektromagnetische Wellen gut absorbiert. Leichter als Stahl und gut zu bearbeiten. Aufgrund der Oxidschicht an der Oberfläche sind sorgfältige Kontaktierungsmaßnahmen notwendig.
• Kunststoff mit leitfähiger Beschichtung: Wenn ein Gehäuse aus Gewichtsgründen oder aufgrund der Formgebung aus Kunststoff bestehen muss, kann eine Innen- oder Außenbeschichtung mit leitfähigem Lack oder Metallfolie die Schirmwirkung herstellen. Diese Lösung ist anfälliger für Beschädigungen.

Händler sollten ihren Kunden vermitteln, dass die nominelle Schirmwirkung eines Materials unter Laborbedingungen deutlich höher ist als die tatsächliche Schirmwirkung eines fertigen Gehäuses mit allen Öffnungen und Durchführungen.

Kritische Schwachstellen: Fugen, Deckel und Verbindungen

Die Fuge als häufigste Fehlerquelle

Jede Trennstelle zwischen zwei Gehäuseteilen, also zwischen Deckel und Rumpf oder zwischen angesetzten Seitenteilen, ist elektromagnetisch gesehen eine Antennenschlitze. Sobald der Spalt zwischen zwei leitenden Teilen eine relevante Länge im Verhältnis zur Wellenlänge der störenden Frequenz erreicht, setzt die Abschirmwirkung deutlich nach.

In der Praxis bedeutet das: Bei Frequenzen ab einigen hundert Megahertz reichen bereits wenige Millimeter Spalt aus, um die Schirmwirkung erheblich zu reduzieren. Wer Gehäuse für Applikationen mit hohen Schaltfrequenzen oder für Umgebungen mit starken Hochfrequenzfeldern anbietet, muss auf metallisch leitfähige Dichtungen oder besondere Verbindungstechniken hinweisen.

Leitfähige Dichtungen richtig einsetzen

Leitfähige Dichtungen schließen die Fuge elektrisch. Sie bestehen in der Regel aus leitfähigem Elastomer, aus Fingerstreifen aus Federstahl oder aus Schaumstoffen mit metallischer Beschichtung. Jede dieser Varianten hat eigene Eigenschaften:

Leitfähige Elastomere kombinieren mechanische Dichtwirkung mit elektrischer Kontaktierung. Sie eignen sich für Gehäuse, die sowohl Schutz gegen Staub und Feuchtigkeit als auch elektromagnetische Abschirmung bieten müssen. Metallische Fingerstreifen erzielen sehr niedrige Kontaktwiderstände und eignen sich besonders für hohe Frequenzen, bieten aber keine mechanische IP-Schutzklasse.

Händler sollten darauf achten, dass die Dichtung gleichmäßig auf der gesamten Fuge aufliegt und unter definiertem Druck kontaktiert. Korrosion, Verschmutzung und mechanischer Verschleiß können die Schirmwirkung über die Betriebsdauer deutlich verschlechtern.

Verbindungstechnik und Oberflächenbeschaffenheit

Schraubenverbindungen zwischen Gehäuseteilen müssen einen niedrigen und dauerhaften elektrischen Übergangswiderstand sicherstellen. Pulverbeschichtete oder anderweitig elektrisch isolierte Oberflächen an Kontaktflächen zerstören den galvanischen Kontakt. In der Praxis werden an solchen Stellen Zähne- oder Fächerscheiben eingesetzt, die die Beschichtung mechanisch durchdringen.

Bei Aluminiumgehäusen ist die Oxidschicht an der Oberfläche ein häufig unterschätztes Problem. Aluminium bildet im Kontakt mit Luft eine elektrisch schlecht leitende Oxidschicht. Spezielle Kontaktmittel oder mechanische Maßnahmen sind nötig, um einen dauerhaft niedrigen Kontaktwiderstand zu gewährleisten.

Kabeldurchführungen und ihre Bedeutung für die Abschirmung

Warum Durchführungen die gesamte Schirmwirkung begrenzen

Eine Kabeldurchführung ohne besondere Maßnahmen ist eine direkte Lücke in der elektromagnetischen Schirmung eines Gehäuses. Jedes Kabel, das durch die Gehäusewand geführt wird, kann als Leiter für elektromagnetische Störungen dienen, sowohl hinein als auch heraus. Der Schirm des Kabels muss daher an der Durchführungsstelle niederohmig mit dem Gehäuse verbunden werden.

Genau hier kommen spezialisierte Verschraubungskomponenten ins Spiel. Wer als Händler Gehäuse für EMV-sensible Anwendungen vertreibt, sollte auch geeignete Kabeldurchführungslösungen kennen. Für Anwendungen, bei denen sowohl die mechanische Zugentlastung als auch eine störungsunterdrückende Funktion gefragt ist, empfiehlt sich der Einsatz von EMV-Verschraubungen, die den Kabelschirm großflächig und niederohmig mit dem Gehäuse kontaktieren.

Anforderungen an EMV-gerechte Kabeldurchführungen

Eine wirksame Kabeldurchführung für geschirmte Umgebungen muss mehrere Anforderungen gleichzeitig erfüllen. Der Schirm des Kabels muss zuverlässig kontaktiert werden, ohne die Schirmfolie oder den Schirmgeflecht zu beschädigen. Gleichzeitig soll die Durchführung die mechanische Schutzklasse des Gehäuses aufrechterhalten und den Kabel gegen Zugkräfte sichern.

Die Kontaktfläche zwischen der Verschraubung und dem Kabelschirm sollte so groß wie möglich sein, um den Übergangswiderstand zu minimieren. Beim Einbau ist darauf zu achten, dass auch die Verschraubung selbst gut leitend mit dem Gehäuse verbunden ist, also keine Lackierung oder Oxidschicht den Strompfad unterbricht.

Normen und Zertifizierungen im Überblick

Welche Normen Händler kennen müssen

Produkte, die in der Europäischen Union in Verkehr gebracht werden, unterliegen der EMV-Richtlinie 2014/30/EU. Diese Richtlinie legt fest, dass Geräte und Anlagen weder unzulässige Emissionen erzeugen noch durch elektromagnetische Umgebungseinflüsse in ihrer Funktion beeinträchtigt werden dürfen. Für Händler, die Gehäuse und Zubehör verkaufen, bedeutet das: Die gesamte Systemlösung muss konform sein.

Relevante technische Normen, auf die sich Händler und deren Kunden stützen:

• IEC 61000-4-3: Beschreibt die Prüfung der Störfestigkeit gegen hochfrequente elektromagnetische Felder.
• CISPR 11 / CISPR 32: Grenzen für Emissionen aus Industrieanlagen bzw. Multimediageräten.
• IEC 60529: Schutzklassen (IP-Code), der zwar nicht direkt EMV betrifft, aber für die gleichzeitige Anforderung an mechanischen Schutz und EMV-Abschirmung relevant ist.

Händler sollten in der Lage sein, Kunden beim Verständnis dieser Normen zu unterstützen und zu erläutern, welche Anforderungen für deren spezifische Anwendung gelten.

CE-Kennzeichnung und Haftung

Die CE-Kennzeichnung bestätigt, dass ein Produkt die einschlägigen EU-Richtlinien erfüllt. Für Gehäuse selbst gilt das nur bedingt, da ein Gehäuse allein meist kein vollständiges Gerät im Sinne der EMV-Richtlinie ist. Die Verantwortung liegt beim Inverkehrbringer des Gesamtsystems. Händler sollten ihren Kunden klar kommunizieren, dass die Verwendung eines geeigneten Gehäuses die Systemkonformität unterstützt, aber keine abschließende CE-Bestätigung für das gesamte Gerät liefert.

Praktische Empfehlungen für Händler

Beratung als Differenzierungsmerkmal

Im Wettbewerb um industrielle Kunden reicht es nicht aus, nur Gehäuse nach Schutzgrad und Materialstärke anzubieten. Kunden in der Automatisierungstechnik, im Maschinenbau oder in der Energieversorgung stehen vor konkreten EMV-Herausforderungen und schätzen Händler, die mitdenken.

Wer das Thema elektromagnetische Abschirmung im Gehäuse versteht und erklären kann, welche Maßnahmen an Fugen, Dichtungen und Durchführungen notwendig sind, positioniert sich als kompetenter Partner statt als reiner Produktlieferant. Das schafft Kundenbindung und erhöht den durchschnittlichen Auftragswert, weil Kunden die passenden Komponenten aus einer Hand beziehen.

Konkrete Empfehlungen für die Beratungspraxis:

• Frequenzbereich und Störumgebung des Kunden vor der Gehäuseauswahl klären
• Auf die Notwendigkeit leitfähiger Oberflächen an Kontaktflächen hinweisen
• Kompatible Dichtungen und Durchführungskomponenten als Ergänzungsartikel mitanbieten
• Kunden auf die Bedeutung des Einbaus und der regelmäßigen Wartung von Dichtungen aufmerksam machen

Lagerplanung und Produktpalette

Für Händler lohnt es sich, nicht nur die Gehäuse selbst, sondern auch die zugehörigen Komponenten vorrätig zu halten. Leitfähige Dichtungsprofile, Kontaktscheiben, Schirmklemmen und geeignete Kabelverschraubungen sollten Teil des Sortiments sein. Kunden kaufen lieber beim Händler, der eine vollständige Lösung anbieten kann, als bei mehreren Lieferanten gleichzeitig zu bestellen.

Häufig gestellte Fragen

Was bedeutet Schirmwirkung und wie wird sie gemessen?

Die Schirmwirkung eines Gehäuses beschreibt, in welchem Maß das Gehäuse elektromagnetische Felder abschwächt. Sie wird in Dezibel (dB) angegeben und vergleicht die Feldstärke außerhalb und innerhalb des Gehäuses. Je höher der dB-Wert, desto stärker die Abschirmung. Gemessen wird die Schirmwirkung in standardisierten Prüfverfahren, die sowohl elektrische als auch magnetische Felder und ebene Wellen berücksichtigen.

Welchen Einfluss hat die Oberflächenbeschichtung eines Gehäuses auf die EMV-Abschirmung?

Lackierungen, Pulverbeschichtungen oder anodisierte Oberflächen sind elektrisch schlecht leitend und unterbrechen den galvanischen Kontakt zwischen Gehäuseteilen. An Kontaktflächen, also dort, wo Deckel und Gehäuse aufeinandertreffen oder wo Komponenten befestigt werden, muss die Oberfläche entweder unbehandelt bleiben oder durch mechanische Maßnahmen wie Zähnescheiben elektrisch kontaktiert werden.

Müssen Händler die EMV-Konformität ihrer Produkte selbst nachweisen?

Gehäuse ohne integrierte elektronische Komponenten gelten in der Regel als Halbzeug und fallen nicht als eigenständiges Produkt unter die EMV-Richtlinie. Die Verantwortung für die Konformität des Gesamtsystems liegt beim Inverkehrbringer des fertigen Geräts. Händler sollten dennoch technische Dokumentationen und Prüfberichte der Gehäusehersteller bereithalten und ihren Kunden transparent kommunizieren, welche Abschirmeigenschaften ein Gehäuse unter definierten Bedingungen bietet.
